Austauschen der Schneideleiste am Hobbyplotter SILHOUETTE CAMEO

Wenn der Schneideplotter (hier am Beispiel eines Hobbyplotter SILHOUETTE CAMEO) nicht mehr sauber schneidet, kann eine verbrauchte Schneideleiste der Grund dafür sein.

Wie Sie rechts im Bild sehen wurde beim Versuch ein Wandtattoo aus Vinyl zu schneiden kein Erfolg erzielt. Der Schnitt für die Schrift zeigt deutliche Aussetzer und als Ergebnis lässt sich das Wandtattoo nicht entgittern. Im Beispiel wurde das Vinyl zweimal geschnitten, da man versuchte die Einstellungen für das Messer zu optimieren, was aber auch zu keinem Erfolg führte da das Problem bei der Schneideleiste lag. Man kann erkennen, dass sich der „Aussetzer“ im Schnitt in Laufrichtung durch das ganze Vinyl zieht.

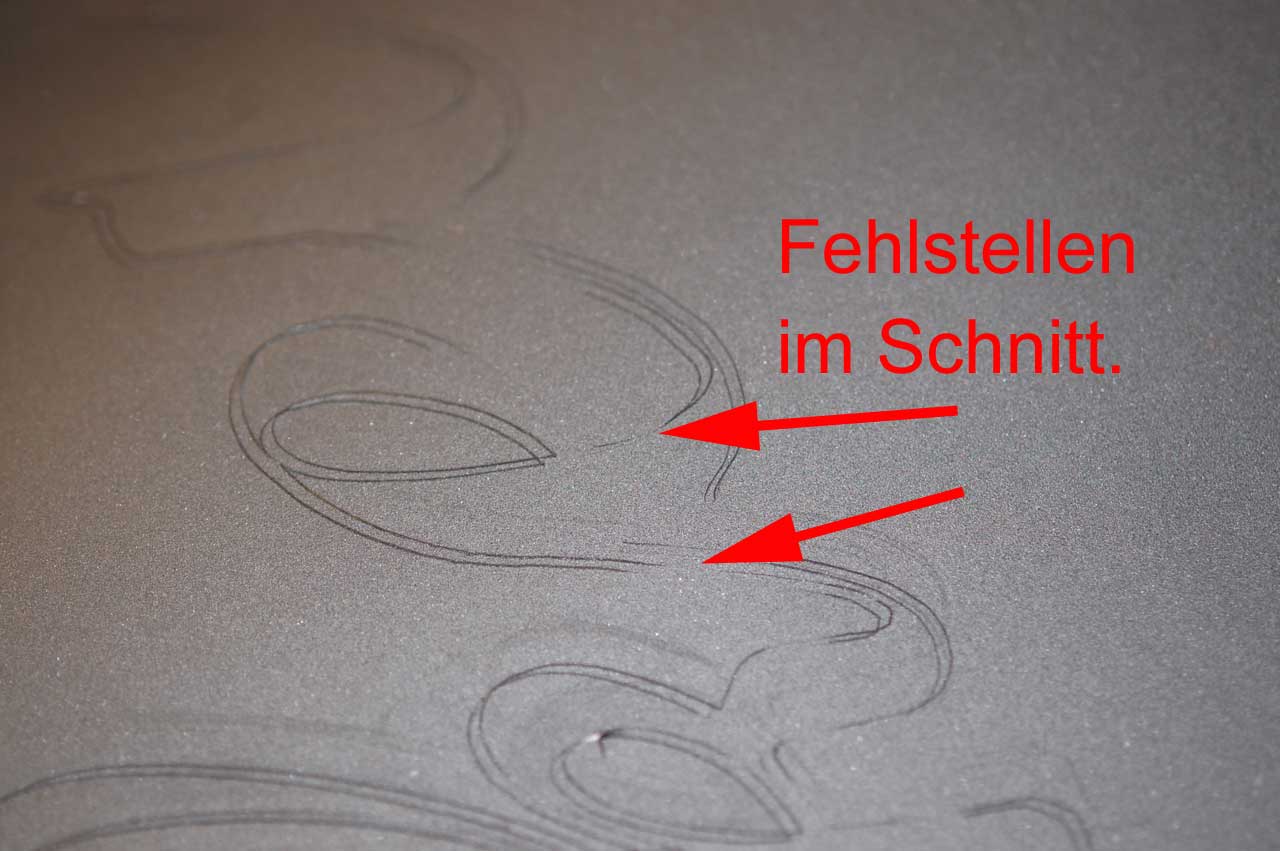

Fehlstellen beim Schnitt im Vinyl

Fehlstellen beim Schnitt im Vinyl

Ein Blick auf die Schneideleiste zeigt das Problem. Die Schneideleiste in diesem Gerät wurde schon sehr stark abgenutzt. Die Schneideleiste zeigt u. A. einen deutlichen „Strich“ in der Mitte. Hier ist die sonst eigentliche glatte Oberfläche deutlich beschädigt.

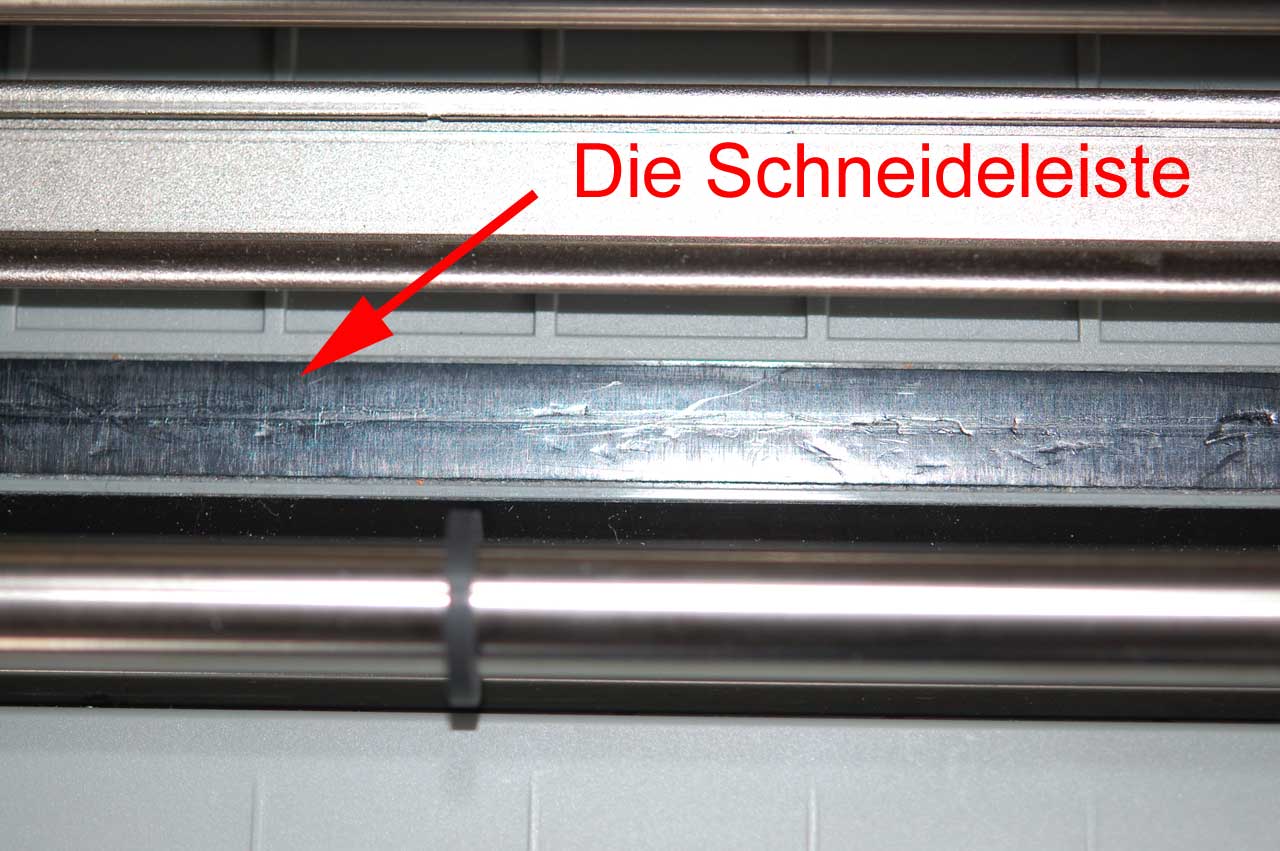

Blick auf die Schneideleiste im Gerät
Blick auf die Schneideleiste im Gerät

Die genaue fotografische Darstellung dieses Befundes ist nicht einfach, aber wir hoffen das Bild kann es verdeutlichen.
Die Schneideleiste ist deutlich zerschnitten und bildet damit in manchen Bereichen direkt unter dem Messer eine Art von Graben. Damit kann das Messer nicht mehr sauber geführt werden wodurch die Präzision der Schnitte leidet. Auch das Material kann ausweichen wodurch die Aussetzer im Schnitt erklärt werden.

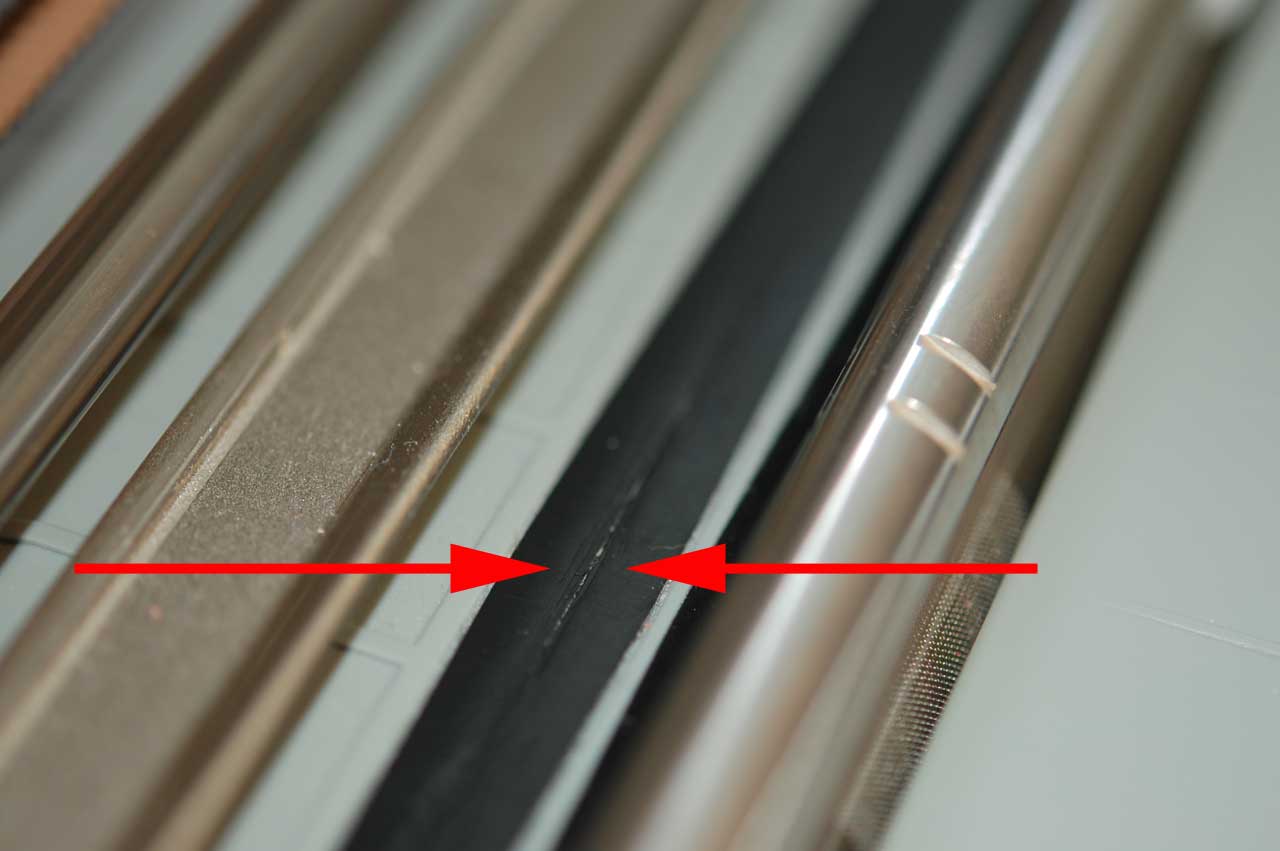

Detailaufnahme der Schneideleiste
Detailaufnahme der Schneideleiste

Hier ist ein Wechsel der Schneideleiste notwendig um mit dem Gerät wieder optimal schneiden zu können. Dazu entfernt man zunächst die alte Schneideleiste aus dem Gerät.
Schalten Sie hierzu das Gerät aus und trennen Sie es vom Netzteil!

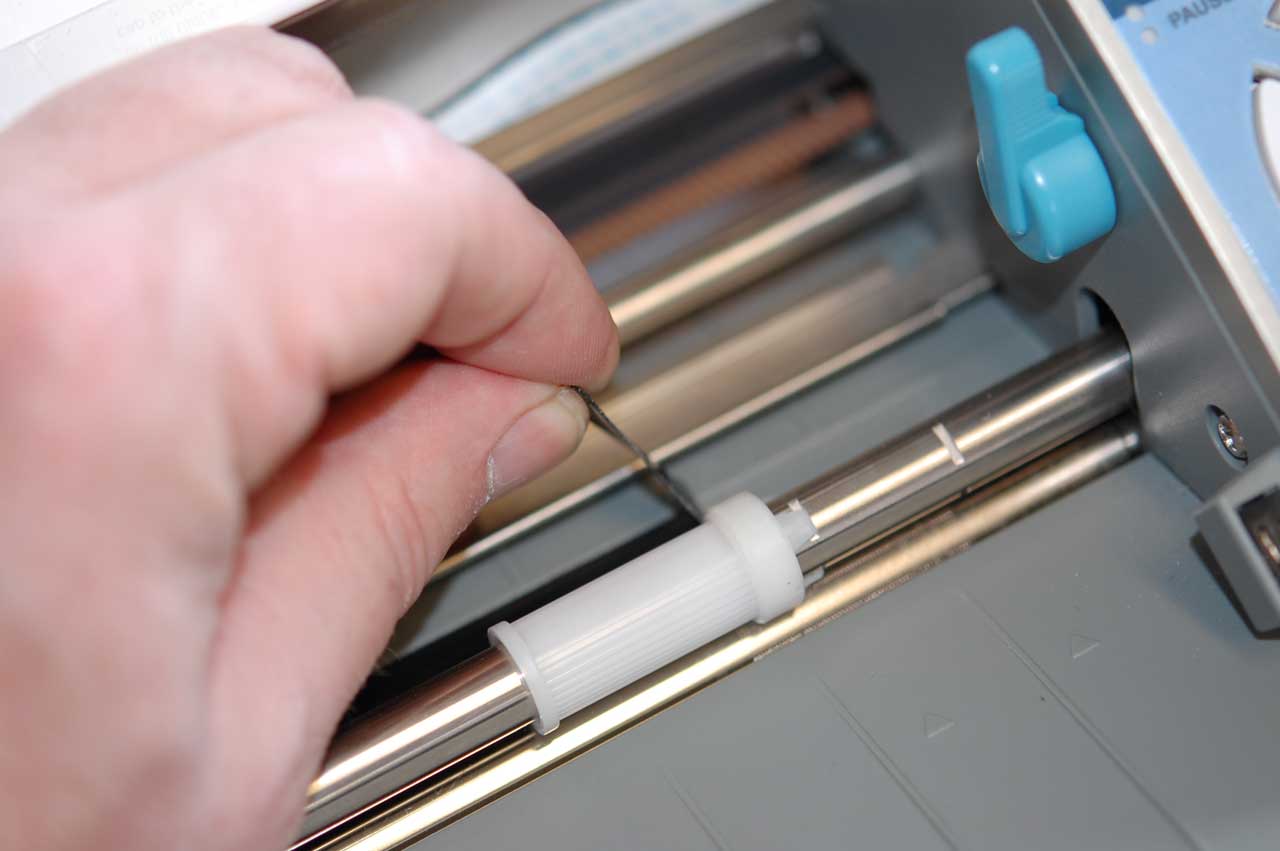

Die Schneideleiste aus dem Gerät ziehen nachdem der Anfang gelöst ist.
Die Schneideleiste aus dem Gerät ziehen nachdem der Anfang gelöst ist.

Das Entfernen der Schneideleiste ist recht einfach möglich, da die Schneideleiste selbstklebend ist. Mit einem Werkzeug z.B. Schraubendreher versucht man erst das Ende zu lösen, so dass man die Schneideleiste mit den Fingern fassen kann.

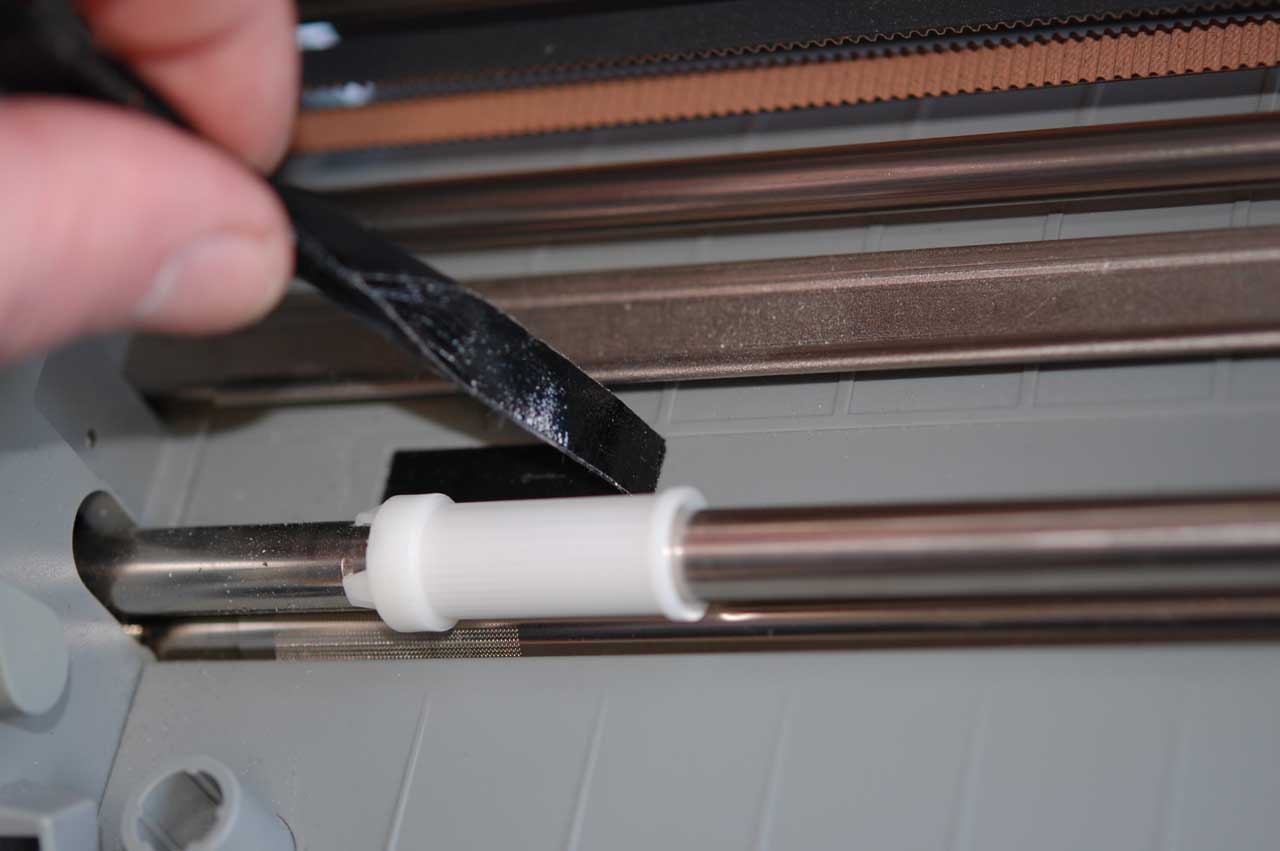

Die Schneideleiste ist schon fast ganz entfernt
Die Schneideleiste ist schon fast ganz entfernt

Danach zieht man die Schneideleiste sorgfältig aus dem Gerät. Bitte achten Sie dabei auf den Schneidekopf. Sinnvoll ist es z.B. nach dem die Hälfte der Schneideleiste abgezogen ist, diese erst einmal flach zu legen und den Kopf mit Hand auf die Seite zu schieben auf der die Leiste schon entfernt ist.

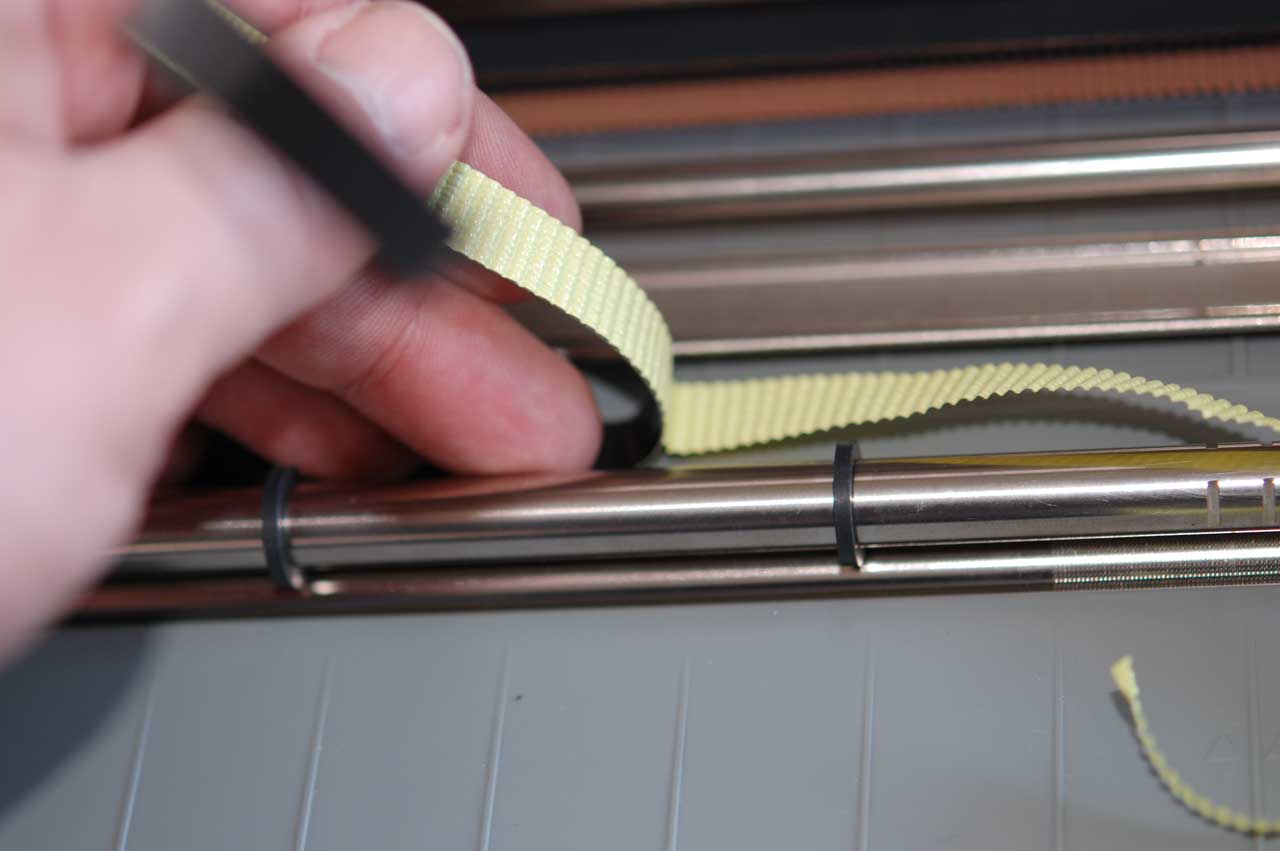

Die neue Schneideleiste einkleben
Die neue Schneideleiste einkleben

Nun kann die neue Schneideleiste in das Gerät eingeklebt werden. Die Schneideleiste ist als Verbrauchsmaterial für alle Hobbyplotter im Shop erhältlich. Hier finden Sie z.B. die Schneideleiste für den Hobbyplotter SILHOUETTE CAMEO. Den Schneidekopf des Gerätes stellen Sie dabei am besten zuerst mit Hand auf die rechte Seite und fangen von links an die neue Schneideleiste einzukleben.

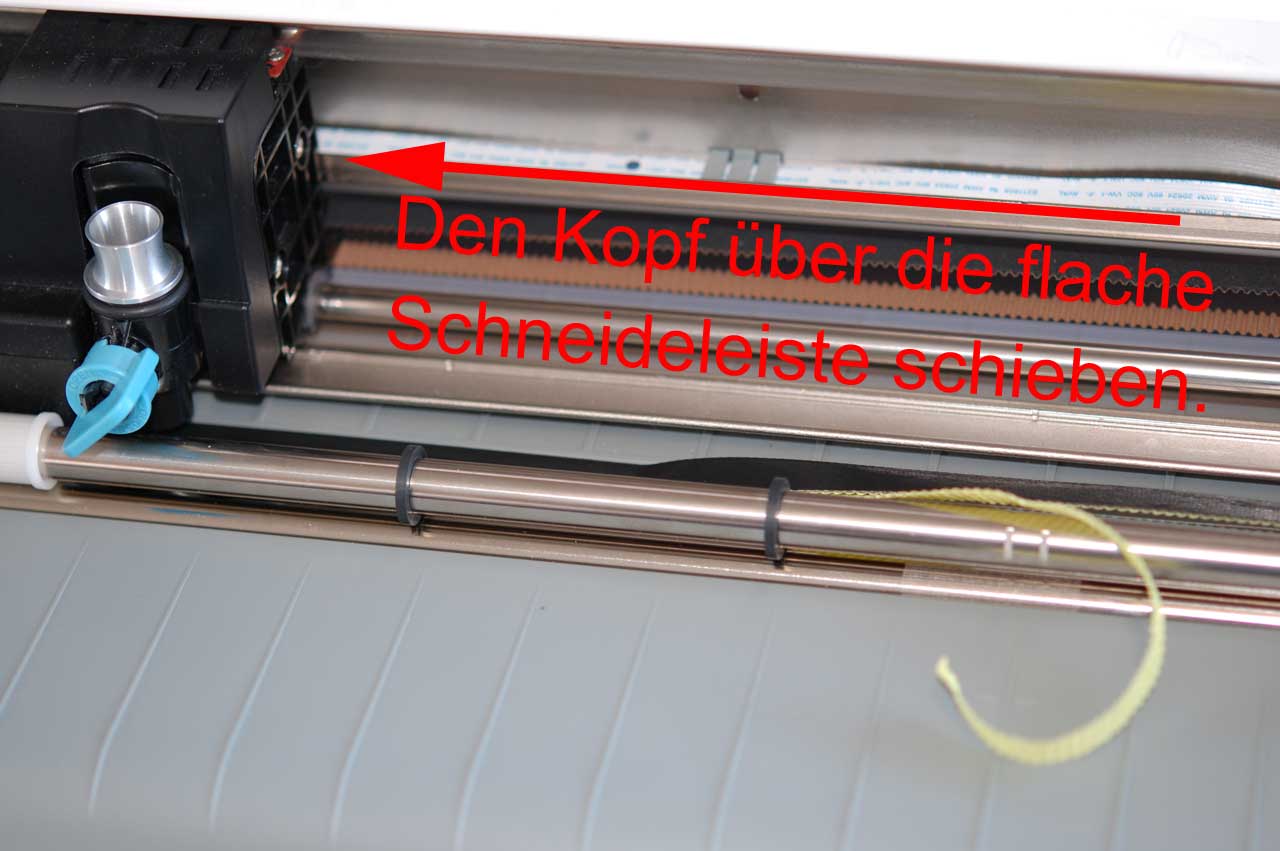

Den Kopf auf die linke Seite schieben
Den Kopf auf die linke Seite schieben

Wenn Sie die neue Schneideleiste etwa zur Hälfte eingeklebt haben, legen Sie den Rest der Leiste ohne die Schutzschicht abzuziehen flach in das Gerät und unter den Schneidekopf. Jetzt können Sie den Schneidekopf ohne Probleme mit der Hand nach links bewegen und dann den Rest der Schneideleiste einkleben.
